概述：

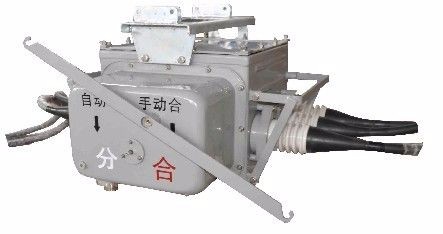

   VSP5-12 SF6 真空負荷開關，產品適用于10kV架空配網系統，是實現配網自動化的主要設備。

        VSP5 開關與配套設備一起應用，可以電壓-時間型方式實現自動隔離故障區段、非故障區段自動恢復供電的饋線自動化功能。

        VSP5 型柱上開關采用了來電就合、無壓釋放的工作原理，因此不需要在無電的條件下操作開關，從而避免使用蓄電池作為供電電源，從而使產品真正地達到免維護設計。

由于桿上設備本身具有就地處理故障的能力，因此不需要通信系統的介入就可以完成饋線自動化功能，滿足故障就地處理的要求，從而大大地提高了設備和系統的工作可靠性。

        VSP5 柱上開關采用真空滅弧室滅弧、SF6氣體外絕緣結構，引出線采用密封電纜頭結構，外帶連接絕緣母線，具有體積小、免維護、安裝方便等優點。開關具有手動、電動兩種操作方式。在手動方式下，開關可以由操作人員在現場手動操作實現合、分。在自動方式下，開關在電網來電或RTU發出合閘命令時，自動合閘；在電網掉電時無壓釋放，或RTU發出分閘命令時分開；在遇到故障時，RTU自動閉鎖，使開關處于分閘狀態。

設備使用環境

• 環境溫度：最高80℃，最低-40℃；

• 海拔高度：低于2000m；

• 工作溫度：≤70℃

• 風 壓：不超過700Pa（風速不大于35米/秒）；

• 覆冰厚度：10mm

• 相對濕度： ≤90%(25℃)

• 日照強度（風速0.5m/s）： 0.1W/cm2

• 最大溫差：25℃

• 污穢等級：Ⅲ級

• 安裝地點：戶外

• 地震烈度：8度
