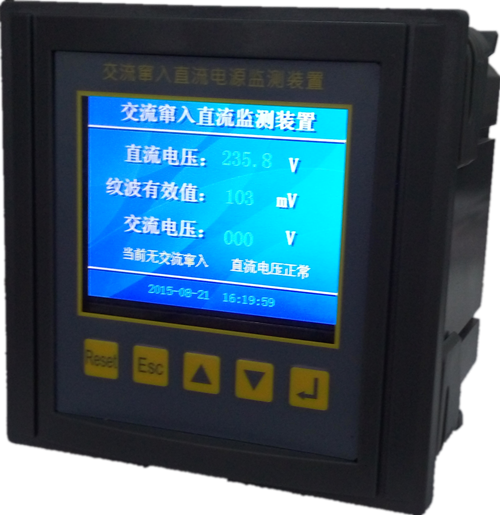

交流竄入直流電源監測裝置
概述：
本裝置是交流竄入直流在線式絕緣檢測裝置的人機交換操作監控裝置，可實現直流電壓的監測、直流系統中交流成份（紋波）的監測及集中顯示交流竄入直流的監測和報警。
功能及特點：
本裝置采用Cortex-M3內核的STM32為主控芯片，集成度高，抗干擾能力強，運行速度快，功耗低。
操作界面基于菜單式的人性化設計，所有參數均可設置，所有報警均通過聲光和干接點輸出。
裝置提供串行數據通訊接口（RS485）和外部設備連接。
裝置記錄500條以上的事故報警信息和波形。
裝置采用實時跟蹤信息處理技術，解決了交流信號竄入直流故障的測記和報警，顯示交流波形圖和竄入時間。
主要參數:
直流系統電壓等級 | 220VDC/110VDC |
裝置工作電壓 | 220VDC/AC±10%或110VDC/AC±10% |
繼電器接點電流 | DC220/3A兩組 |
直流電壓測量范圍 | 0-260VDC |
交流竄入測量范圍 | 10-260VAC |
母線電壓測量精度 | ±1% |
交流竄入測量精度 | ±3% |
交流反應時間 | < 1s |
交流報警設置范圍 | 10-250V（出廠默認10V） |
超壓報警設置范圍 | 90-300V（220VDC出廠默認250V;110VDC出廠默認130V） |
欠壓報警設置范圍 | 90-300V（220VDC出廠默認198V;110VDC出廠默認90V） |
紋波報警設置范圍 | 50-2000mV(出廠默認300 mV) |
波特率 | 1200bps、2400bps、4800bps、9600bps、19200bps（出廠默認9600bps） |
設備地址設置范圍 | 0-99；(出廠默認80) |
外型尺寸 | 120mm*120mm*100mm |
開孔尺寸 | 110mm*110mm |
