概述

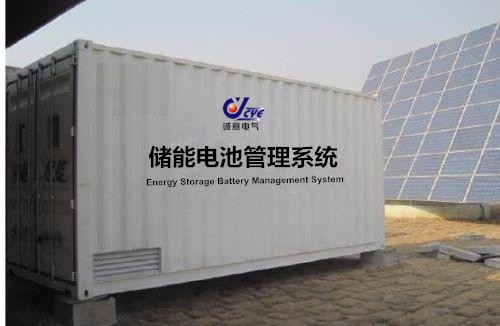

ESBMS（Energy Storage Battery Management System）儲能電池管理系統，是根據大規模儲能電池陣列的特點設計的電池管理系統，使用鉛酸電池為儲能單元的儲能電池陣列，完成電池陣列狀態監控，保護，報警等功能。

系統特點

• 全面電池信息管理 實時采集每一節電池電壓、每個電池箱或電池柜內部溫度（根據箱體、機柜尺寸和設計情況，具備多個溫度檢測點）、整組電池組端電壓、充放電電流等；采樣精度高，電壓 精度±（0. 2%FS＋0.2%RD），電流精度±（0.5%FS＋0.5%RD）。

• 在線 SOC 診斷 在實時數據采集的基礎上，采用多種模式分段處理辦法，建立數學分析診斷模型，在線測量每一節電池的剩余電量 SOC。同時，智能化地根據電池的放電電流和環境溫度等對 SOC 預測進行校正，給出更符合變化負荷下的電池剩余容量及可靠使用時間。

• 無損主動均衡充電管理 在充電過程中，采用我司“補償式串聯電流均衡法”和“集中式均衡法”兩項技術調整單節電池充電電流，保證系統內所有電池的電池端電壓在每一時刻有良好的一致性，同時減少有損均衡方法帶來的能量浪費，最大均衡電流可達 5A。

• 系統保護功能 對運行過程中可能出現的電池嚴重過壓、欠壓、過流（短路）、漏電（絕緣）等異常 故障情況，通過高壓控制單元實現快速切斷電池回路，并隔離故障點、及時輸出聲光報警 信息，保證系統運行。

• 熱管理功能 對電池組的運行溫度進行嚴格監控，如果溫度高于或低于保護值將輸出熱管理啟動信號，系統可配備風機或保溫儲熱裝置來調整溫度；若溫度達到設定的危險值，電池管理系 統自動與系統保護機制聯動，及時切斷電池回路，保證系統安全。

• 自我故障診斷與容錯技術 電池管理系統采用自我故障診斷和容錯技術，對模塊自身軟硬件具有自檢功能，即使內部故障甚至器件損壞，也不會影響到電池運行安全。不會因電池管理系統故障 導致儲能系統發生故障，甚至導致電池?fù)p壞或發生惡性事故。

• 專業的負荷聯動控制及優化 電池管理系統具備相應的數字通訊接口及開放的通訊協議，以及必要的輸入輸出干節點，可靈活接口 PCS、儲能電站監控調度系統等，實現聯動控制，提高儲能電站效率，優化負荷控制和調度決策。

• 靈活的模塊化設計 系統采用模塊化設計思路，針對儲能電站電池增長擴容的需要，可靈活增加 ESBMM 模塊配置，滿足升級擴容要求；同時，針對儲能電站用“智能一體化電池”的應用，可靈 活配置 ESBMM 模塊在電池箱中，方便用戶運行維護。
