概述：

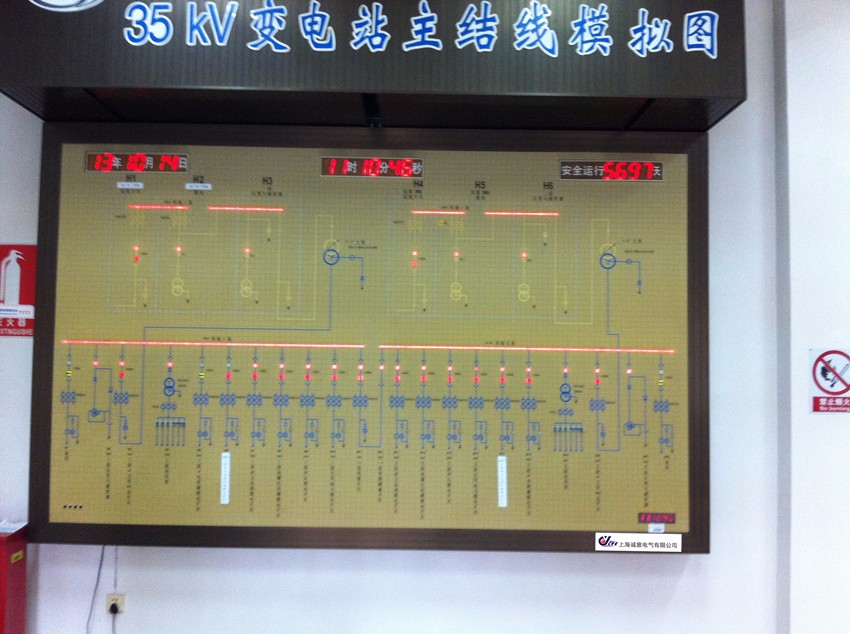

   CYMNP系列電力用的模擬盤和模擬屏，模擬盤是掛壁式的分為靜態和動態兩種，可直觀的顯示各電力設備之間的一次關系。模擬屏是由多面屏組成的一個整體，分為靜態和動態兩種，更適合變電站等電力設備較多、連接關系復雜的地方使用，也可根據用戶的要求定制。

模擬屏屏面及制作工藝：

模塊標準

• 塑料模塊應采用耐老化、高強度的進口阻燃型改性聚苯醚乙烯塑料模壓制成，氧指數不小于27。

• 面塊為活動型鑲嵌式模塊，規格采用20×20mm、16×16mm、25×25mm模塊結構，工藝先進，互換性強。

• 單個塑料模塊的平面度公差值不大于0.1mm。

• 相鄰塑料模塊的平整度公差值不大于0.2mm。

• 相鄰塑料模塊間的縫隙不大于0.1mm。

• 塑料模塊的顏色做到均勻一致、無反光、縮癟及傷痕，無色差。

• 塑料模塊面板顏色為材料原色（需經需方確認）。

盤面工藝

• 模擬屏由水、電、動力三部分組成，每部分區域相對獨立，見圖紙。

• 電力主接線圖采祥圖顯示方式，母線寬5mm,支線寬3 mm,均為圓弧型，可防積灰塵。圖符顏色按部頒電壓等級標準制作，電壓等級分色：220kV、110kV、35kV、10kV、6kV，各等級分色均按照電力部標準制作。

• 所有線條采用模壓的方式，模壓凹進部分不超過1mm。凹進部分為圓弧型，可防積灰塵。

• 所有文字、編號采用電腦三維雕刻填漆工藝。

• 采用的燈光顯示元件的顯示面與模塊表面在同一平面上，四周帶有小框，小框的顏色同線路顏色。

性能：

• 正常試驗大氣條件下，鑲嵌屏中非電連接的兩個獨立電路之間幾個帶電回路與屏架之間的絕緣電阻值不小于5M歐姆。

• 在濕熱條件下（溫度40±2攝氏度、相對濕度90%~95%、大氣壓力86-108kPa），鑲嵌屏中非電連接的兩 個獨立電路之間幾個帶電回路與屏架之間的絕緣電阻值不小于1M歐姆。

• 絕緣強度：在正常試驗大氣條件下，鑲嵌屏中非電連接的兩個獨立電路之間及各帶電回路與屏架之間，應能承受50Hz交流試驗電壓1500V（有效值）歷時1min的試驗，無擊穿或閃絡現象。

• 燈光顯示元件使用壽命不小于10萬小時。

• 額定電壓200V，允許偏差-15%~+10%；頻率為50HZ時，允許偏差±5%。

• 信號燈顯示的亮度應均勻，通常不小于80cd/m2。

• 在出廠前進行不少于72h的連續穩定通電試驗，性能應符合技術要求。

結構及功能：

• 分布式模擬屏控制系統的每一個模擬元件中都嵌入了一種8腳的超小型單片機，該單片機的總線結構采用的數據總線（8位）和指令總線（12位）獨立分開的“哈佛結構”，具有精簡指令集（RICS）的特點，速度快、效率高，加之其采用COMS工藝，芯片對工作環境的要求很低，芯片中又集成了上電復位電路、復位定時器電路、看門狗電路，使其工作穩定性大大提高。

• 開關采用13×13mm雙色LED方燈，所有遙信都嵌入一種8腳的超小型單片機。使用電壓為DC5V，具有發光柔和、醒目、色澤一致、壽命長等特點。該指示燈為馬賽克屏專用，可在屏上任何部位配套布置，方便在屏上帶電插拔。

• 紅、綠、黃、滅四種狀態顯示及紅綠狀態間的閃動，可分16級調光。

• 自檢功能（即返回功能）。

• 智能遙測數顯表按用戶按用戶圖紙要求擺放位置，顯示器規格為100×40顯示四位數帶小數點。該顯示器自帶CPU，硬件結構為主板和顯示頭兩部份組成，使用方便，更換容易。顯示器接收BCD碼制，接收速率為1200bit；該顯示器可帶符號、方向（+/-、↑/↓、←/→）及小數點顯示,小數點自動對位。每塊主板上均設有可靠的看門狗電路，運行可靠。壽命大于等于20萬小時。

• 在模擬屏上端配置排放GPS時鐘、電網頻率智能標計各一臺。所有表計均有CPU控制，數碼顯示為動態刷新方式，小數點可任意設置，字高可選，數碼管壽命不低于10萬小時。所有表計規格為420×100×90mm。

• DIS-NOTE智能節點機采用Atmel 51系列單片機、配備WatchDog電路，確保系統的穩定性，導軌式安裝。節點機通訊接口為RS485接口，起著通訊管理裝置與模擬屏之間的橋梁作用，設有運行、發送、接收、功能4個運行指示燈，可單獨對遙信燈進行測試，每臺節點機可帶150路遙信燈。
