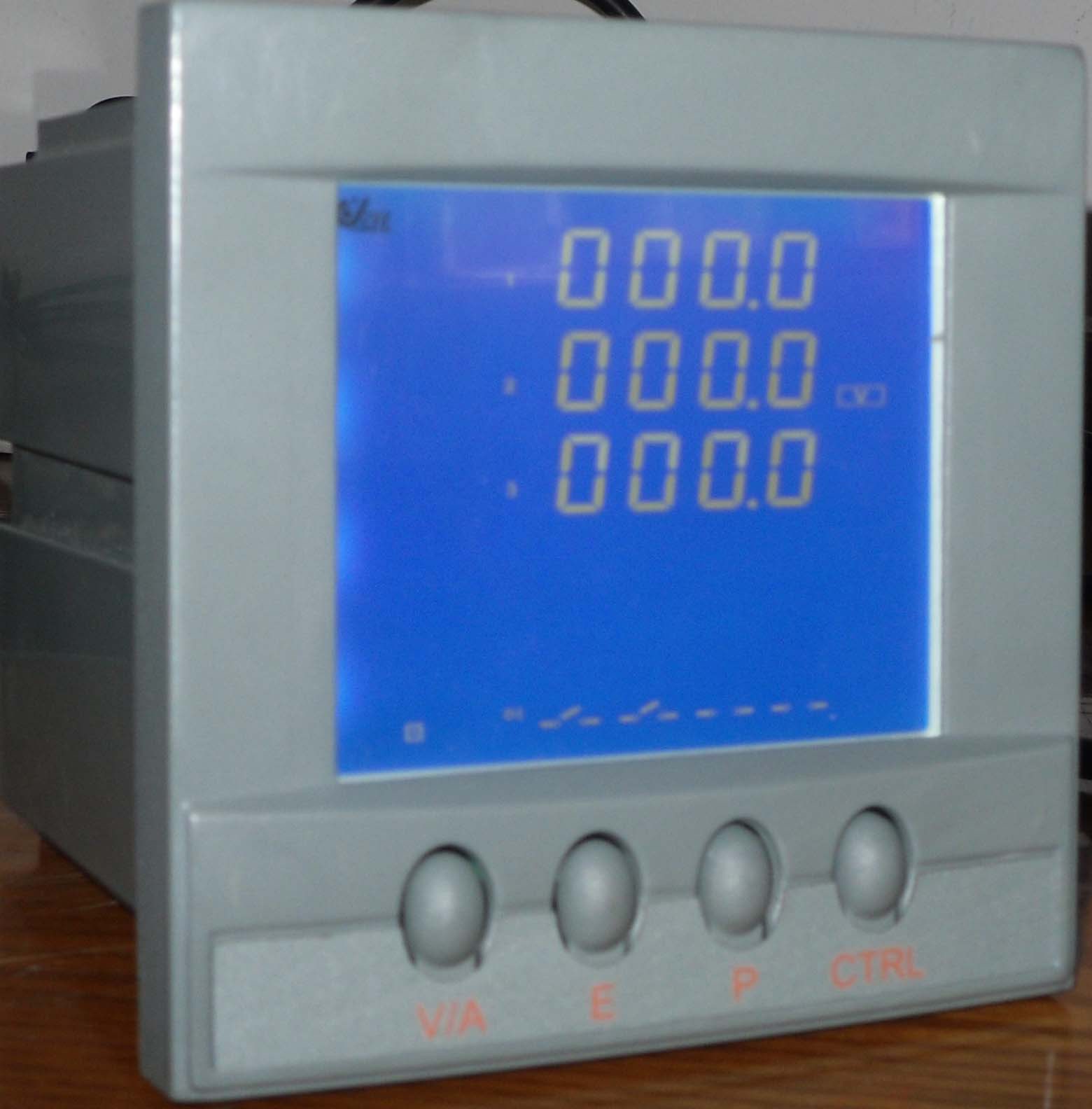

電力多功能網絡儀表
概述：
CYMP300 系列電力多功能網絡儀表是針對中、低壓配電系統、智能開關盤柜、工廠自動化系統和智能建筑等監控系統而設計的儀表。
CYMP300 系列電力多功能網絡儀表有測量、顯示、通訊、參數可編程等多功能智能儀表，能夠完成三相交流電量參數的實時測量、顯示、通信傳輸?shù)裙δ?/span>，集成了常規電力變送器及測量儀表功能之外，還具有簡單的繼保功能（過壓保護、欠壓保護、過流保護等）、完善的通信組網功能和開關量輸入、輸出功能。
主要參數：
電壓輸入信號 | |
額定電壓 | AC 100V、 220V、380V |
過負載能力 | 1.2倍額定值（連續），2倍額定值/1sec（不循環） |
測量形式 | 真有效值（RMS ） |
PT回路消耗 | 小于0.2VA |
頻率范圍 | 45～65Hz |
電流輸入信號 | |
額定電流 | AC 5A |
過負載能力 | 過負荷能力：1.2倍額定值（連續）；10倍額定值/1sec (不循環) |
測量形式 | 真有效值（RMS ） |
CT回路消耗 | 小于0.5VA |
數字量輸入信號 | |
光電耦合器隔離 | 隔離電壓大于2000V |
輸入形式 | 無源干接點（接點信號） |
繼電器輸出信號 | |
輸出形式 | 機械式觸點 |
觸點最大接觸電阻 | 100m ohm@1A,初始值 |
最大開關電壓 | 250Vac，30Vdc |
最大開關電流 | 3A |
觸點與線圈間耐受電壓 | 4000Vac rms |
電源 | |
工作電壓 | 85-264VAC或100-300VDC |
功耗 | 3W |
工作環境 | |
工作溫度 | -25℃～+55℃ |
存儲溫度 | -20℃～+70℃ |
濕度范圍 | 5%～95% 不結露 |
海撥高度 | ≤2000m |
