概述：

   CSA8000 變電站自動化系統是適用于110kV及以下輸配電網絡和125MW及以下的發電機或發電機組的保護、測控、通訊及運行管理等全套的綜合自動化解決方案。由于構成全部系統所需要的主要軟硬件設備均為我公司自主開發完成，因此可為用戶提供強大的技術支持和周到的現場服務，使用戶無后顧之憂。

特點：

• 本系統以開放式、模塊化和面向?qū)ο笤O(shè)計思想為主導，使系統可進行無限平滑擴展，同時可與其它廠商提供的智能設備作無縫掛接，從而可將各種不同功能的智能設備集成到綜合自動化系統中，使系統功能更加強大完善，極大滿足了現代自動化系統集成的要求。

• 系統在設計上充分考慮了惡劣環境下可靠運行問題，構成系統的全部硬件及軟件均考慮到了電磁兼容性能及極端自然環境下的可靠運行，同時還兼顧了常規保護、控制測量與信號的兼容性問題，既可用于老變電站升級改造，全面替代常規系統，更適宜于新建變電站，直接構成綜合自動化系統。該系統可與調度自動化系統聯網，成為電力調度綜合自動化系統的一部分，或溶入大型廠礦的DCS 分布式控制系統，成為其一個子系統。

• 該系統已廣泛應用于電力、石油、化工、鋼鐵等行業，受到用戶好評。

系統結構：

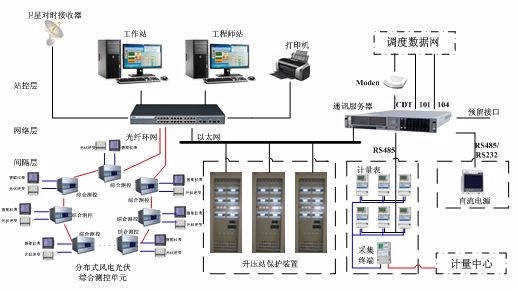

     CSA8000 變電站自動化系統是采用分布式結構，按縱向分為變電站層、網絡層和間隔層。

     變電站層即站級主戰層。站級工作站一般主要由操作員工作站、五防終端、遠動主站及工程師工作站組成，對于事故分析處理指導和培訓等系統，以及用戶要求的其它功能的工作站則可根據需要增減。

     網絡層主要完成變電站層和間隔層之間的通訊，采用全以太網無瓶頸的快速通信方式，標準的IEC 60870-5-103通訊規約，可選用屏蔽網線、屏蔽雙絞線、光纖或其他通訊介質聯網。

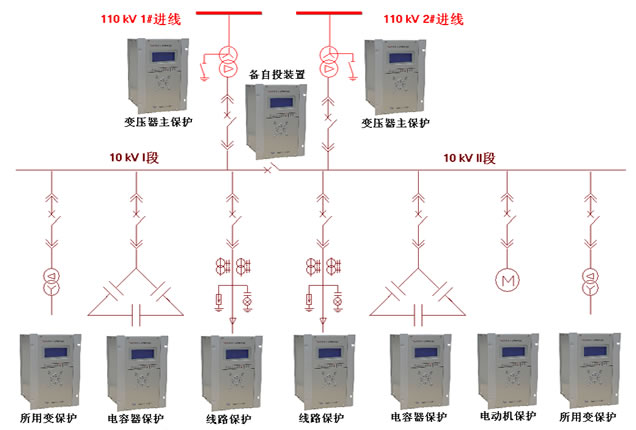

     間隔層是繼電保護、測控裝置層。它對相關設備進行保護、測量和控制。各間隔單元均保留應急手動操作分、合手段，各間隔單元互相獨立、互不影響。

     CSA8000 的間隔層在站內按間隔分布式配置。間隔層的設備均可直接下放至開關場就地，減少大量的二次接線。各間隔設備相對獨立，僅通過通信網互聯，并同變電站層的設備通信，取消了原本大量引入主控室的信號、測量、控制、保護等使用的電纜，節省投資，提高系統可靠性。

     CSA8000 變電站層設備也采用分布式、開放式的設計，組態完成站內監控功能，全面提供設備狀態監視及控制、保護信息記錄與分析等功能。
